通過Industrial Ethernet工業以太網實現PLC系統與WINCC6.0通訊的前提條件是PLC系統配備以太網模或者使用帶有PN接口的PLC，以太網模塊列表如下表所示：
| PLC系列 | 以太網通訊模塊 |
| S7-300 | CP343-1/CP343-1 Advanced-IT |
| S7-400 | CP443-1/CP443-1 Advanced-IT |

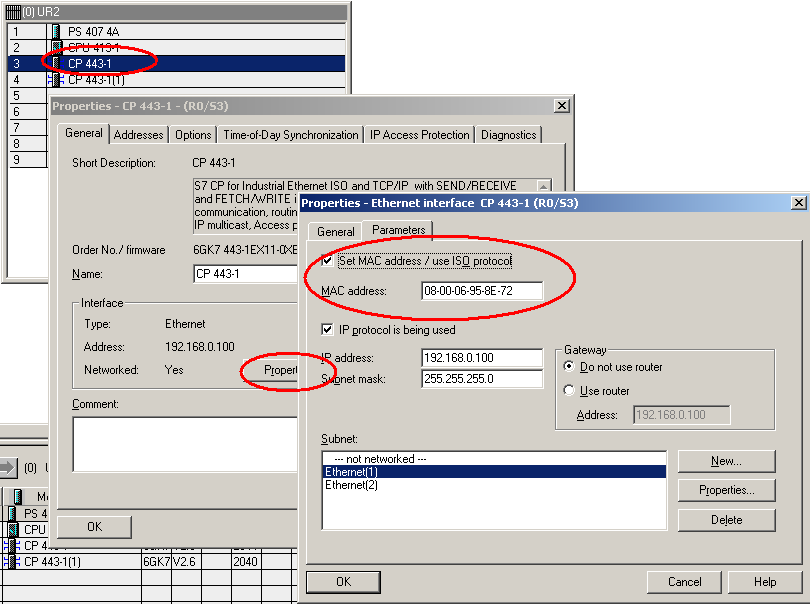

注：只有支持ISO通訊協議的模塊才支持（Industrial Ethernet工業以太網）通訊，具體情況可察看STEP7中的模塊信息。最簡單的判斷以太網模塊是否支持Industrial Ethernet通訊的方式是，在STEP7的硬件組態Hardware中是否具有MAC參數的填寫的輸入框，如下圖4.1所示：
圖4.1

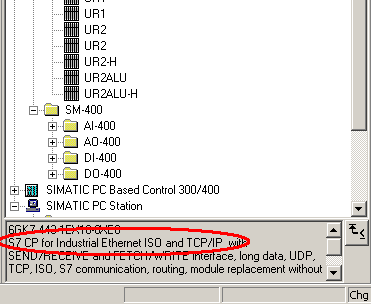

參考STEP 7軟件中的產品硬件信息來判斷以太網模塊是否支持Industrial Ethernet工業以太網通訊，如下圖4.2所示：
圖4.2
在通訊設置以前請確認模塊支持Industrial Ethernet ISO通訊，而后進行如下設置：
本文檔下列步驟應用CP443-1型號的以太網通訊模塊，使用普通以太網卡連接。
組態過程

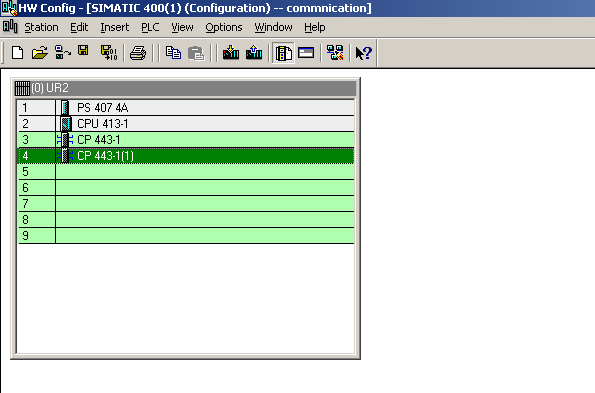

使用STEP7編程軟件對PLC系統進行軟件組態，在Hardware界面內插入實際的PLC硬件，在本例中使用了兩塊CP443-1通訊模塊，WINCC使用CP443-1(1)和PLC進行通訊,如下圖4.3所示：
圖4.3

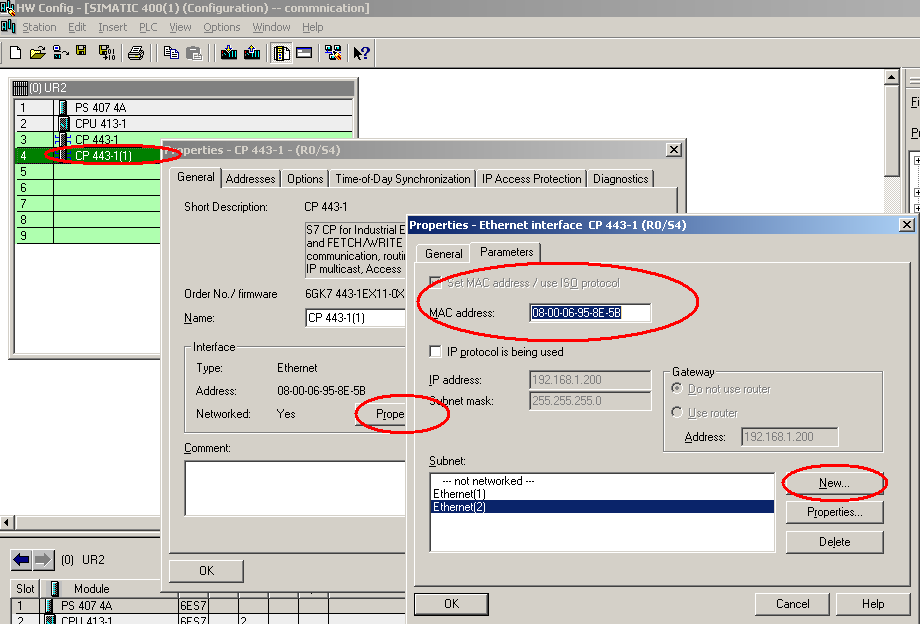

在CP343-1(1)通訊模塊上雙擊，會彈出Properties-CP443-1的屬性對話框，在對話框中點擊Properties….按鈕，彈出屬性對話框，激活“Set MAC address/use ISO Protocol”，在MAC address下設置通訊板卡的MAC地址，如圖4.4所示，該地址可以在物理通訊板卡端口處標簽上查看。
圖4.4
點擊New按鈕，新建一個工業以太網絡，在彈出的對話框都使用默認設置，該步驟一定要做，否則無法建立通訊。
將組態編譯，下載到CPU，則PLC方面設置完成。對于第一次使用工業以太網通訊，必須保證首先使用MPI或者PROFIBUS的通訊方式，將設置好參數的組態下載到目標PLC，此后即可通過工業以太網的方式進行程序監控和項目下載。

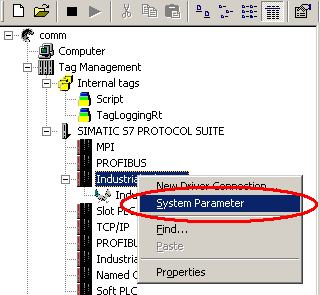

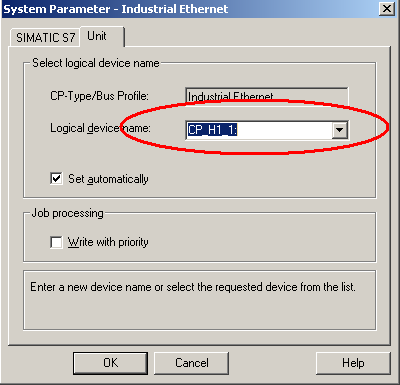

打開WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->Industrial Ethernet，右鍵單擊Industrial Ethernet，在彈出菜單中點擊System Parameter，如圖4.5所示，彈出System Parameter- Industrial Ethernet對話框，選擇Unit標簽，查看Logic device name（邏輯設備名稱）。默認安裝后，邏輯設備名為CP_H1_1:如圖4所示：
圖4.5
圖4.6

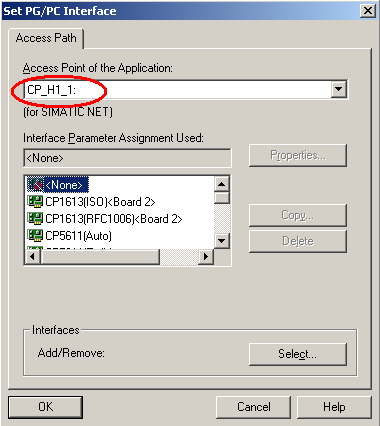

通訊接口設置，進入操作系統控制面板，雙擊Set PG/PC Interface，在下拉菜單中選擇CP_H1_1：如圖4.7所示：
圖4.7

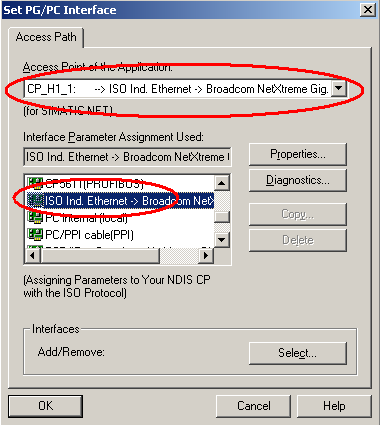

在如圖4.7所示的情況下，在Interface Parameter Assignment Used：選擇ISO Ind Ethernet->實際網卡的名稱。
圖4.8
注意：
1.您的網卡不同，顯示會有不同，請確保所選條目為您正在使用的普通以太網卡的名稱。

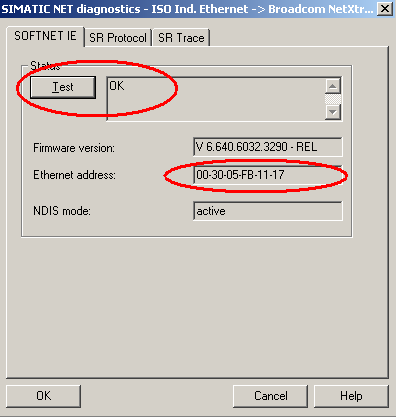

可以點擊Diagnostics按鈕后，您可以對該網卡進行診斷，確保其正常工作，如圖4.9所示：
圖4.9

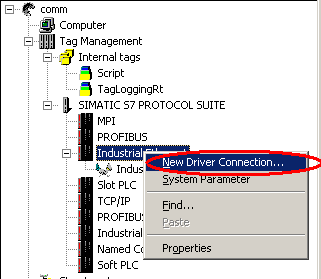

添加驅動連接，設置參數。打開WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->Industrial Ethernet，右鍵單擊Industrial Ethernet，在下拉菜單中，點擊New Driver Connection，如圖4.10所示，在彈出的Connection properties對話框中點擊Properties按鈕，彈出Connection parameters- Industrial Ethernet屬性對話框，填入參數。
圖4.10
在彈出的對話框中輸入STEP7中已經設置的CP443-1通訊模塊的MAC地址和機架號和槽號，如圖4.11所示：
圖4.11
在彈出的Connection Properties中點擊Properties按鈕，在彈出的Connection parameter中輸入參數：
Ethernet Address：（通訊模塊的MAC地址）
Rack Number：CPU所處機架號，除特殊復雜使用的情況下，一般填入0
Slot Number：CPU所處的槽號
注意：如果您是S7-300的PLC，那么Slot Number的參數為2，如果是S7-400的PLC，那么要根據STEP7項目中的Hardware軟件查看PLC插在第幾號槽內，不能根據經驗和物理安裝位置來隨便填寫，可能的參數為2、3、4（主要是依據電源的大小來決定）否則通訊不能建立。

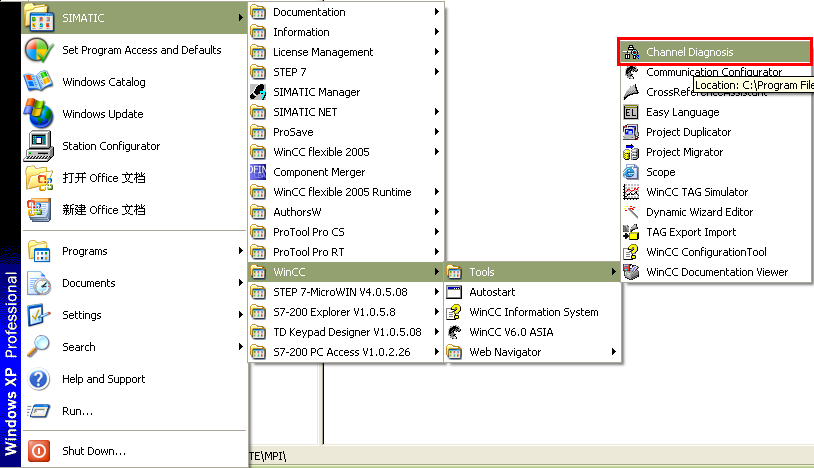

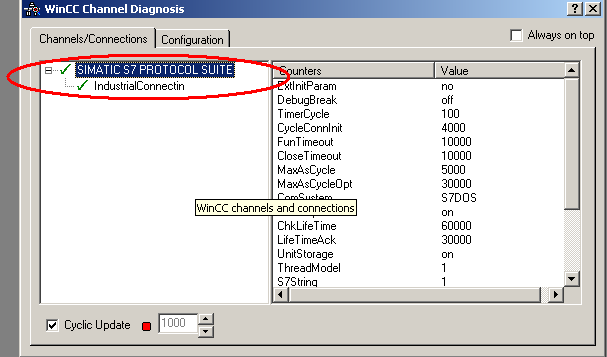

通過WINCC工具中的通道診斷程序WinCC Channel Diagnosis即可測試通訊是否建立。注意：此時PLC必須處于運行狀態，老版本的PLC必須處于RUN-P或者RUN狀態，WINCC必須激活運行，根據圖1.9所示的位置，進入通道診斷工具，檢測通訊是否成功建立。如圖4.13所示，綠色的“√”表示通訊已經成功建立。
圖4.12
圖4.13
至此WINCC使用普通以太網卡通過Industrial Ethernet連接PLC的過程完畢。
